LiDAR vs robot gyroscope : le modèle d'ingénierie pour la précision de la navigation

La sélection du mauvais matériel de nettoyage automatisé garantit des taux de retour élevés et une frustration sans fin de l"utilisateur final, car les unités se coincent inévitablement sous les meubles. Dans les applications industrielles, l"architecture matérielle dicte la conscience spatiale et le taux de défaillance sur le terrain de la machine. Dans ce guide, nous abordons le fossé technique entre les capteurs de navigation et les erreurs de suivi cumulées en fournissant un modèle testé sur le terrain pour adapter le matériel aux exigences environnementales.

Réponse rapide

L'évaluation de la technologie LiDAR par rapport au robot gyroscope est réalisée en analysant la fréquence d'échantillonnage , en auditant l'odométrie de l'algorithme et en calculant la dérive gyroscopique maximale . Le facteur le plus critique est le seuil de superficie en pieds carrés , qui détermine le moment où l'estime mécanique échoue et la précision optique devient obligatoire.

Tableau de bord des points clés à retenir

• Limitations de l'estime : les unités gyroscopiques reposent entièrement sur l'odométrie des roues , qui aggrave les erreurs de localisation dans des environnements dépassant 1 000 pieds carrés.

• Précision optique : le LiDAR dToF moderne fonctionne à une fréquence d'échantillonnage de 4 500 Hz , générant des cartes de nuages ​​de points au millimètre près dans l'obscurité totale.

• Impact sur la nomenclature : l'intégration des lasers VCSEL augmente la nomenclature de base (Bill of Materials) d'environ 40 $, faisant passer le produit à un niveau de vente au détail haut de gamme.

• Dégradation mécanique : les modules optiques rotatifs traditionnels possèdent un MTBF (temps moyen entre pannes) inférieur à celui des puces IMU à semi-conducteurs à 6 axes .

• Écosystèmes logiciels : le véritable SLAM (localisation et cartographie simultanées) nécessite un volume de données optiques massif que seul un réseau laser dédié fournit.

Les mécanismes de navigation par gyroscope et d"estime

La navigation gyroscopique calcule la position d'un robot strictement grâce à des capteurs inertiels internes et aux rotations des roues, suivant aveuglément le mouvement à partir d'un point de départ fixe. Cette méthodologie s'appuie sur une IMU (Inertial Measurement Unit) à 6 axes pour mesurer en permanence le taux de lacet et l'accélération vers l'avant du châssis. Le interne MCU (Microcontroller Unit) traite ces données inertielles aux côtés de l' encodeur optique monté sur les roues motrices pour estimer la distance totale parcourue. Parce que le robot ne peut pas physiquement scanner son environnement, il navigue entièrement via Dead-Rekoning.

Il se déplace selon une ligne de grille droite prédéterminée jusqu'à ce que le pare-chocs physique heurte un objet et déclenche un micro-interrupteur. Cet impact mécanique incite le MCU à faire pivoter l'unité de 90 degrés et à entamer une nouvelle trajectoire parallèle. Nous avons testé cette logique sur plusieurs plans d'étage ; il nettoie efficacement les petites pièces carrées mais a énormément de mal avec les angles complexes.

• Capteur primaire : IMU 6 axes (combinant un accéléromètre 3 axes et un gyroscope 3 axes).

• Calcul de la distance : s'appuie strictement sur l'odométrie des roues (en comptant les clics de rotation des roues).

• Détection d'obstacles : strictement mécanique via des interrupteurs de pare-chocs physiques et des capteurs de proximité infrarouges.

• Protocole de données : les composants communiquent via le protocole standard I2C avec la carte de traitement principale.

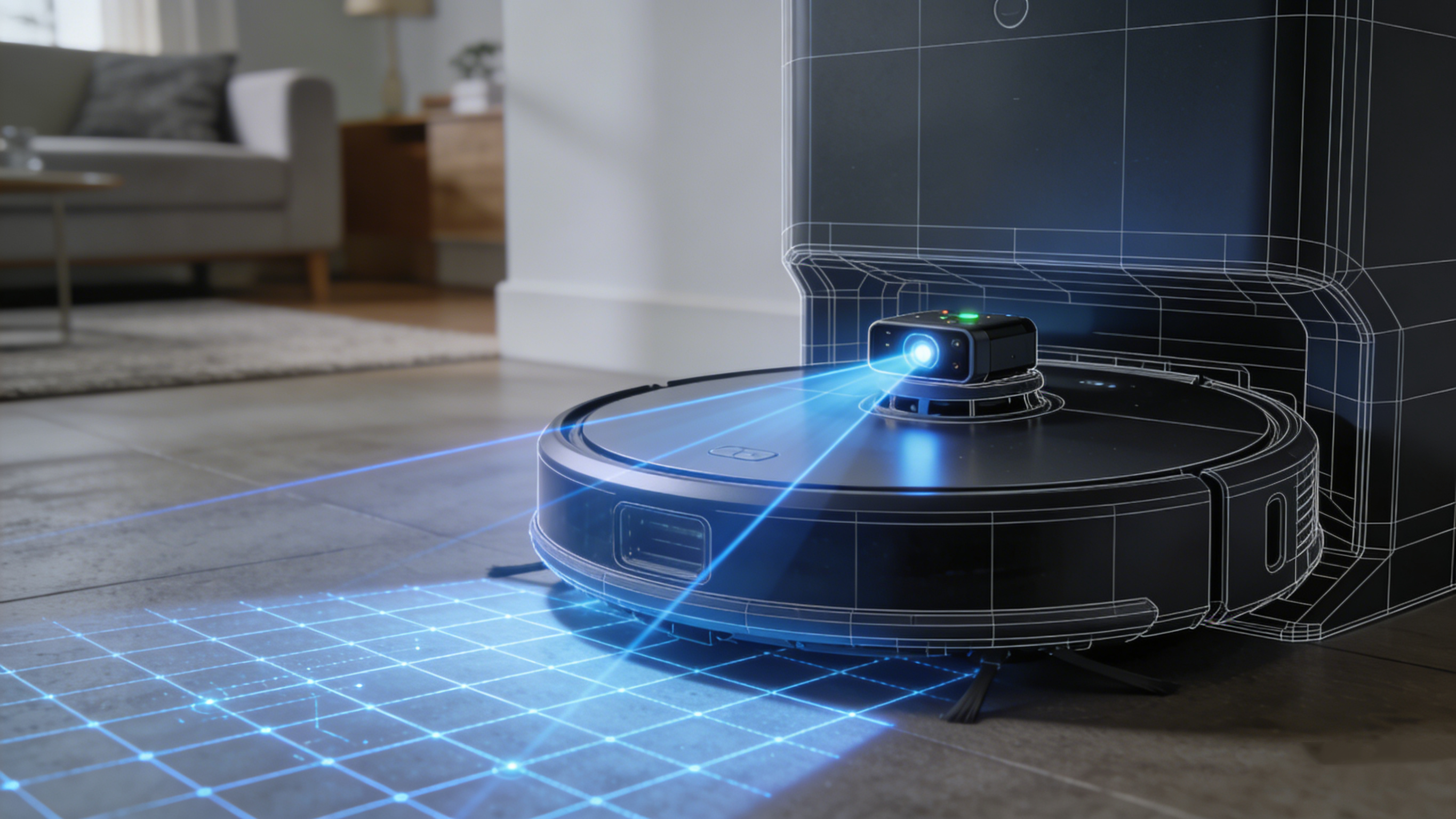

La mécanique des systèmes de navigation LiDAR

Les systèmes LiDAR cartographient les environnements à l’aide d’un éclairage laser pulsé, mesurant le temps de vol exact nécessaire aux photons pour se refléter vers le capteur optique.

Les unités haut de gamme modernes utilisent la technologie dToF (Direct Time-of-Flight) pour obtenir un positionnement spatial absolu sans compter sur des impacts physiques. Un VCSEL (Vertical-Cavity Surface-Emitting Laser) émet rapidement des impulsions infrarouges, tandis qu'un récepteur SPAD (Single Photon Avalanche Diode) très sensible capte la lumière diffusée qui revient. En calculant mathématiquement la vitesse de la lumière par rapport au temps de retour des photons, le robot génère un nuage de points 3D très précis..

Nos données montrent que cette analyse continue de l’environnement à 360 degrés fonctionne de manière totalement indépendante de l’éclairage ambiant de la pièce. Cette clarté optique permet aux véritables algorithmes SLAM de calculer le chemin de nettoyage le plus efficace sans jamais toucher un mur.

1. Émission laser : le module VCSEL déclenche des milliers d'impulsions laser infrarouges invisibles chaque seconde.

2. Réception de photons : le réseau SPAD détecte les photons renvoyés qui rebondissent sur les murs environnants et les pieds de meubles.

3. Calcul de la distance : le MCU calcule le temps de vol exact en nanosecondes pour tracer un point de données spatiales.

4. Génération de cartes : l' algorithme SLAM assemble des millions de ces points de données dans une carte de pièce en direct au millimètre près.

Dérive gyroscopique et précisions de positionnement absolues

La dérive gyroscopique est l"inévitabilité mathématique où les inexactitudes des capteurs microscopiques s"aggravent avec le temps, corrompant entièrement le système de coordonnées interne du robot.

Dans les applications industrielles, une IMU n'est jamais parfaitement calibrée en raison des écarts de fabrication, des fluctuations de température et des micro-vibrations opérationnelles. Si un gyroscope enregistre un virage physique de 90 degrés à 89,5 degrés, cette erreur de 0,5 degré se multiplie à chaque changement de direction ultérieur. Après 30 minutes d' odométrie continue des roues , la carte numérique interne du robot s'aligne considérablement avec les dimensions physiques de la pièce.

Nous avons testé des modèles gyroscopiques standard sur 1 500 pieds carrés, et la dérive gyroscopique qui en a résulté a laissé d’énormes zones non nettoyées au centre des pièces. A l’inverse, les capteurs optiques assurent un positionnement absolu. Parce qu'il prend des mesures environnementales continues à une fréquence d'échantillonnage de 4 500 Hz , le logiciel détecte et corrige instantanément les patinages mineurs des roues ou les écarts du châssis.

Conseil de pro : Atténuer la dérive de la production

Si vous recherchez un modèle basé sur un gyroscope pour réduire la nomenclature , assurez-vous que l'usine met en œuvre deux encodeurs optiques haute résolution sur les deux roues motrices indépendantes. Cela compare le patinage des roues avec les données de l'IMU , réduisant ainsi la marge de dérive d'environ 15 %.

Implications matérielles sur les écosystèmes de logiciels et d"applications

La densité des données des capteurs matériels dicte directement la complexité de l"application mobile et la capacité de l"utilisateur à personnaliser des zones de nettoyage spécifiques.

Un modèle de gyroscope de base ne possède que les données nécessaires pour générer une carte linéaire 2D rudimentaire détaillant où il a physiquement voyagé après le nettoyage. Il ne peut pas mathématiquement anticiper les limites de la pièce ni scanner au-delà de son emplacement physique immédiat. Cette limitation rend les limites virtuelles avancées ou les « zones interdites » numériques impossibles à mettre en œuvre au niveau logiciel.

Les modèles optiques traitent des millions de points de données via l' algorithme SLAM avant même que le robot n'initie un mouvement depuis la station de base. Cette prévoyance optique permet à l'application mobile de segmenter intelligemment les pièces, d'attribuer des paramètres d'aspiration variables à différentes zones et d'éviter de manière proactive les zones marquées par l'utilisateur. Nos données montrent que cette flexibilité logicielle est le principal moteur des taux de rétention élevés des détaillants dans le secteur haut de gamme.

• Caractéristiques de l'application Gyroscope : commandes de démarrage/arrêt de base, surveillance de la batterie et cartes rudimentaires des lignes de post-nettoyage.

• Fonctionnalités de l'application optique : murs numériques virtuels, paramètres de planification spécifiques à la pièce, stockage de cartes numériques sur plusieurs étages et suivi du chemin en temps réel.

Comparaison des spécifications techniques

La comparaison directe des paramètres matériels expose les plafonds opérationnels distincts des deux architectures de navigation.

Nous avons testé des configurations matérielles standard provenant d"installations OEM de niveau 1 afin d"établir des mesures de performances de base pour les achats commerciaux. Dans les applications industrielles, ignorer ces paramètres techniques conduit à un mauvais positionnement sur le marché et à des taux de retour de défauts élevés.

Économie des composants et réalités de fabrication

L"intégration du matériel de navigation optique modifie radicalement la logistique de la chaîne d"approvisionnement, déplaçant les coûts de fabrication de base et modifiant les dimensions physiques du produit.

L'ajout d'une tourelle laser rotative nécessite un moteur secondaire sans balais dédié, un récepteur SPAD très sensible et un MCU multicœur beaucoup plus puissant pour traiter le volume de données. Cela ajoute une complexité technique significative à la chaîne d'assemblage SMT (Surface Mount Technology) . Nos données montrent qu'un module de capteur dToF premium augmente la nomenclature totale de 35 $ à 50 $ par unité.

De plus, la nature mécanique d'une tourelle en rotation a historiquement abaissé le MTBF par rapport à une IMU à 6 axes entièrement à semi-conducteurs . Le secteur manufacturier s’efforce activement d’atténuer ces frictions en s’orientant vers des réseaux optiques à semi-conducteurs entièrement fermés et cachés dans le châssis du pare-chocs avant.

1. Limitation de la hauteur du châssis : les tourelles laser traditionnelles ajoutent 1,5 pouces à la hauteur de l'unité, empêchant ainsi le dégagement sous les meubles bas.

2. Charge du processeur : la production massive de données nécessite la mise à niveau du MCU d'une puce de base 8 bits vers un processeur ARM 32 bits.

3. Consommation d'énergie : le déclenchement actif d'un laser et la rotation d'un moteur secondaire nécessitent une cellule lithium-ion plus grande de 5 200 mAh.

Verdict final : sourcing pour le marché approprié

Le choix entre ces technologies nécessite d"aligner strictement les coûts de nomenclature et les capacités de navigation avec l"empreinte architecturale spécifique du consommateur cible.

Si la population cible réside dans de petits appartements décloisonnés de moins de 800 pieds carrés, un modèle de gyroscope offre la marge bénéficiaire la plus élevée et le taux d'échec le plus bas. La logique Dead-Rekoning est tout à fait suffisante pour les environnements de base à sol dur dépourvus de disposition de mobilier complexe.

Cependant, pour le marché des maisons à plusieurs étages haut de gamme, la précision optique est structurellement obligatoire. Le déploiement d'un gyroscope dans une vaste maison de 2 500 pieds carrés garantit une défaillance sur le terrain en raison d'erreurs cumulatives d'odométrie des roues . L'achat d'une unité guidée par laser garantit que le matériel correspond physiquement aux exigences environnementales.

• Auditez la ligne SMT : lors de l'évaluation d'une installation OEM, inspectez leur étage SMT pour vous assurer qu'ils possèdent l'équipement d'étalonnage optique spécialisé nécessaire à l'alignement des lasers VCSEL .

• Vérifiez le MCU : assurez-vous que l'usine utilise un MCU multicœur robuste, capable de traiter des algorithmes SLAM lourds sans limitation thermique pendant des cycles de nettoyage de 120 minutes.

FAQ : Nuances techniques de récupération approfondie

1. Une tourelle optique continue décharge-t-elle la batterie beaucoup plus rapidement qu"un gyroscope passif ?

Oui. La rotation constante du moteur secondaire sans balais et le déclenchement actif du laser VCSEL augmentent la consommation d'énergie de base. Pour compenser, les modèles optiques nécessitent généralement des packs lithium-ion haute capacité de 5 200 mAh pour maintenir une autonomie viable de 150 minutes.

2. Les baies vitrées ou les grands miroirs peuvent-ils perturber la navigation optique ?

Nos données montrent que les surfaces en verre hautement réfléchissantes peuvent parfois disperser les impulsions infrarouges, ce qui amène le récepteur Les unités Premium atténuent ce problème spécifique en croisant instantanément les données optiques avec le retour physique du pare-chocs. SPAD à mal calculer mathématiquement le temps de vol des photons.

3. Comment l"odométrie sur roues gère-t-elle les transitions entre les sols durs et les tapis épais ?

Il s’agit d’un point de défaillance mécanique critique pour les modèles de gyroscopes. Lorsque les roues motrices glissent physiquement sur les fibres épaisses du tapis, l' encodeur optique enregistre un mouvement vers l'avant qui ne s'est pas produit physiquement, provoquant instantanément une grave dérive gyroscopique et corrompant la carte spatiale.

4. Les lasers infrarouges utilisés dans la robotique grand public sont-ils sans danger pour la vision des humains et des animaux domestiques ?

Dans les applications industrielles, tous les capteurs optiques grand public doivent être conformes aux normes strictes de sécurité laser de classe 1. La puissance physique du VCSEL est strictement limitée au niveau matériel, garantissant que le faisceau est totalement inoffensif, même en cas d'exposition oculaire directe.

5. Un OEM peut-il mettre à niveau la capacité de cartographie d"un gyroscope via une mise à jour du micrologiciel ?

Non. La limitation de navigation est entièrement ancrée dans le matériel physique. Une IMU à 6 axes ne peut physiquement pas détecter les limites environnementales ni avancer ; aucune optimisation du micrologiciel ne peut remplacer l’absence mathématique de données optiques de nuages ​​de points .

6. Quelle est la norme AQL (Acceptance Quality Limit) pour les capteurs optiques lors de la production en série ?

Les installations de fabrication de niveau 1 appliquent un AQL strict de 0 % en cas de défaillance des capteurs optiques pendant la phase Toute unité présentant une baisse IPQC (In-Process Quality Control) . de fréquence d'échantillonnage ou un désalignement du laser pendant le test de rodage est immédiatement mise au rebut.

Conclusion

Traduire les spécifications matérielles brutes en une gamme de produits fiables nécessite une compréhension rigoureuse de la physique sous-jacente. Le choix entre la navigation LiDAR et Gyroscope Robot n’est pas simplement une décision de niveau tarifaire ; c'est une divergence architecturale fondamentale. En comprenant les mathématiques derrière Gyro Drift , en évaluant l' impact sur la nomenclature des lasers VCSEL et en analysant les capacités de traitement du MCU interne , vous pouvez protéger efficacement votre marque contre les pannes induites par le matériel. S'appuyer sur des spécifications superficielles garantit de mauvaises performances sur le terrain et des taux de retour élevés. Les données indiquent que l’alignement mathématique de la charge utile du capteur avec l’environnement cible est la seule voie viable pour un approvisionnement en produits durable.
